Інструкція по налаштуванню терморегулятора TS81 silver mirror

Posted on by admin

Інструкція по налаштуванню TS81 silver mirror.

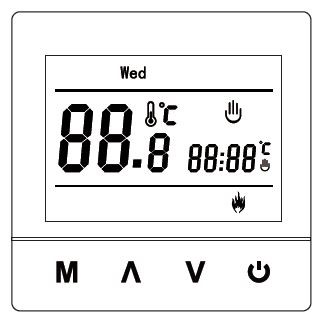

Терморегулятор програмований – TS81 silver mirror.



Терморегулятор з програмуванням тижневого циклу. Використовується в системах «тепла підлога». Забезпечує комфортне керування нагрівом, та ефективне енергозбереження.       Два режими роботи – ручний та автоматичний.

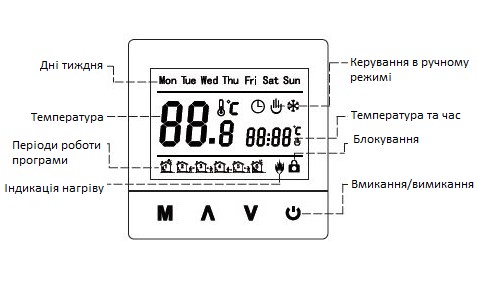

− Символи на дисплеї:

− Кнопки:





























  • Технічні характеристики:
  • Зовнішній сенсор: NTC.
  • Екран: LCD.
  • Сенсорні клавіші.
  • Точність: ±1ᵒС.
  • Енергоспоживання: <1W.
  • Встановлення температури в проміжках: 5-60ᵒС.
  • Напруга живлення: 220 – 230V (AC).
  • Максимальне навантаження: 16А.

− Порядок встановлення:



− Схема підключення:

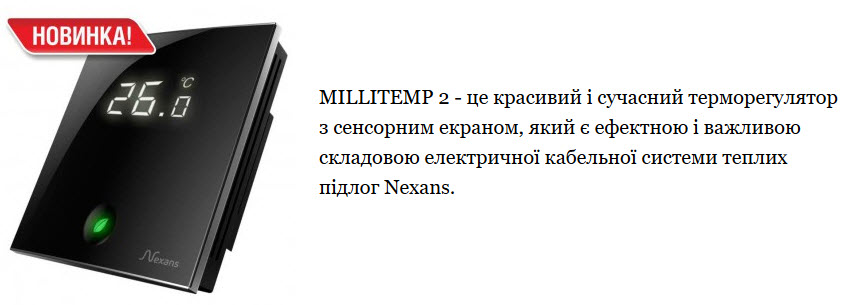

Тепла підлога Nexans

Posted on by admin

теплый пол, снеготаянье

Економічні системи обігріву будинку

Хочете забезпечити тепло в своєму будинку і при цьому якомога менше витратити? У цьому вам допоможуть економічні системи опалення. В інтернет-магазині SKO-market, кожен знайде підходящий варіант і прийнятну для себе вартість.

Бажання і можливості.

Будь-господар будинку хоче, щоб системи обігріву були:

  • економічними – споживали якомога менше електричної енергії;
  • компактними – не займали багато місця;
  • надійними – мали тривалий термін експлуатації;
  • ефективними – добре обігрівали;
  • зрозумілими – простими в управлінні.

З нашими товарами Ви отримаєте всі вищеперелічені переваг. Досить купити електричні нагрівальні системи в інтернет-магазині SKO-market, провести монтаж і можна насолоджуватися теплом. Приємним бонусом для покупців стане той факт, що ми надаємо гарантію на теплі підлоги виробництва Норвегії – 20 років.

Вам потрібні електричні нагрівальні системи, але ви не знаєте, як їх вибрати?  Консультанти інтернет-магазину SKO-market із задоволенням допоможуть підібрати товари, що максимально відповідають вашим перевагам за оптимальною для Вас ціною.

Тепла підлога Thermal Spring.

Posted on by admin
тонкий мат, тепла підлога, тёплый пол, електрична тепла підлога, электрический тёплый пол, тёплый пол фото.

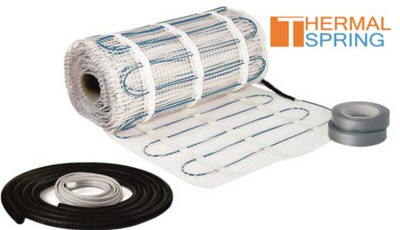

Тепла підлога Thermal Spring

Значна частина систем «тепла підлога» має в своїй основі нагрівальний кабель, за рахунок нагрівання якого і здійснюється обігрів.

             На ринку України присутній великий асортимент нагрівальних секцій «теплої підлоги» під   багатьма торгівельними марками. Наша компанія пропонує комплекти представлені вітчизняною торгівельною маркою ThermalSpring. Нагрівальні кабелі в комплектах, розроблені та виготовлені згідно технічних умов, що до експлуатації даного типу продукції в кліматичній зоні України, в різних типах приміщень. Вся продукція безпечна для людини і довкілля. Нагрівальні секції виготовляються на заводі – виробнику кабельної продукції та електроніки – Південна Корея, з багаторічним досвідом роботи в даній галузі, та мають сертифікати якості та безпечності продукції в багатьох країнах Європи та Азії.

             Якщо ви бажаєте встановити електричну теплу підлогу, для правильних розрахунків необхідно визначити бажану площу обігріву та необхідність повного або комфортного обігріву, та врахувати теплоізоляцію приміщення. Виходячи з цих даних, підібрати комплект з необхідною потужністю на квадратний метр площі, та довжину кабелю. В тонких нагрівальних матах потужність фіксована,( 150W/m2, комфортний обігрів підлоги), при використанні даного типу нагрівальних секцій потрібно підібрати необхідну площу комплекту.

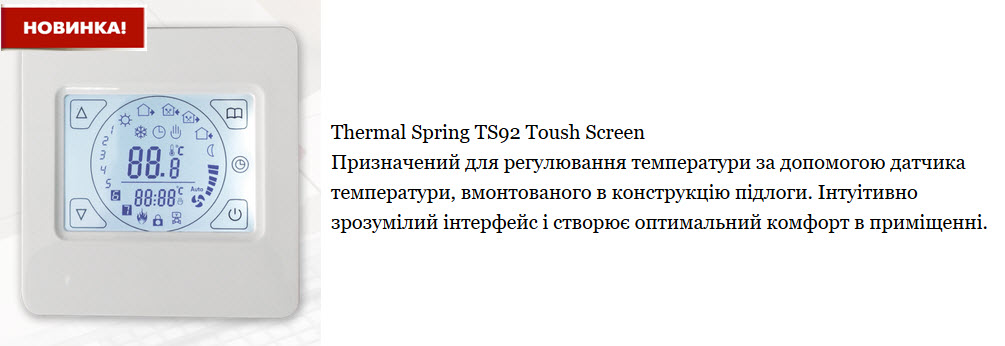

Інструкція по налаштуванню Thermal Spring TS92 Toush Screen.

Posted on by admin

E92 Программируемый терморегулятор с сенсорным дисплеем.
Инструкция по эксплуатации.

Общие данные:
– терморегулятор с сенсорным дисплеем.
– недельное программирование работы.
– встроенное силовое реле имеет высокую коммутационную способность;
– применяется в электрических и в водяных системах обогрева; (для управления термоголовками).
– настройка недельного режима позволяет установить соотношение дней работы основной программы и выходных, с вариантами: 5+2; /6+1;/7 . И настройкой шести событий в день, с различными значениями температуры и времени работы системы; (в основной период и период выбранных выходных дней).
– изготовлен из материала, не поддерживающего горение. Технические параметры:
– напряжение питания 22 230VAC 50Hz
– пределы установки температуры 5 6 C° (35C° по умолчанию)
– встроенный датчик температуры воздуха B=3380 NTC 10K
– шаг установки температуры ,5C°
– максимальная подключаемая нагрузка 16А
– внешний подключаемый датчик температуры пола NTC 10K
Длинна 3метра. (в комплекте)
– Защита корпуса iP-20.

Дисплей:
Установки.
– On/Off
– Изменение значений в установках
– Больше  меньше установка температуры
– Нажатие на символ на протяжении 5сек. активирует настройку времени,
символами  устанавливается текущее значение и день недели, переходы между установками по нажатию на символ .
– Кратковременным нажатием на символ осуществляется переключение между работой в ручном режиме и программой.

– Длительное нажатие на символ  (5секунд), активирует меню настройки недельной программы.
– Нажатием одновременно на символы 5 секунд. активирует блокировку экрана (символ ) Для разблокировки необходимо провести действие повторно.

Режим контроля температуры.
В зависимости от выбранного варианта датчика температуры, можно установить три различных режима работы терморегулятора.
Встроенный (внутренний) датчик IN: При выборе этого значения, терморегулятор работает относительно измерений температуры воздуха в помещении. (Нагрев поверхности покрытия пола не контролируется).
Подключаемый датчик (внешний) OUT: При выборе этого значения, терморегулятор работает относительно измерений температуры поверхности пола.
Режим работы двух датчиков ALL: Используется для систем обогрева в качестве основного отопления. При выборе этого значения терморегулятор будет использовать в качестве базовых значений, показания датчика температуры воздуха. Датчик температуры пола, будет использоваться как ограничивающий температуру нагрева поверхности покрытия.

Настройка периодов работы программы.
В периодах работы программы можно установить необходимое значение температуры и временные рамки, для установленных значений. Терморегулятор имеет три варианта работы установленной программы. Работа циклично в течение пяти дней плюс два выходных дня. (Для выходных, значения устанавливаются отдельно от основной программы). Шесть дней плюс один выходной. И работа установленной программы на протяжении семи дней. Варианты (5+2; 6+1; 7). Для установки значений периодов работы программы нажмите и удерживайте 5 сек.
символ  . Далее кратковременным нажатием на символ  осуществляется выбор события, времени начала работы, часов, минут и температуры. Для настройки этих значений используйте символы на экране
Пример установки значений для недельной программы (5+2): Нажмите и удерживайте символ 5 сек. На экране появится перечень дней недели, 1-2-3-4-5. Устанавливаем значения в периоды работы программы
(24часа/4периода/5дней). 1: часы > минуты > установка температуры >2: часы > минуты > установка
температуры > 3: часы > минуты > установка температуры > 4: часы > минуты >установка температуры > 5: часы > минуты > установка температуры > 6: часы >минуты > установка температуры. То же самое повторяем для дней 6-7.
(24часа/4периода/2дня). Установленная по умолчанию программа работы 5+2. Например: Каждый день, (понедельник – пятница) в 6: , на экране отображается событие (символ)  температура будет 2 C°, с 8: 0 – 15 C° символ  .

Системные настройки.
Нажмите кнопку  чтобы выключить терморегулятор, на экране – OFF. Затем нажмите одновременно на символы  и  удерживайте до момента появления меню системных настроек. Нажатие кнопки  переводит на следующую системную настройку. Кнопками  изменяются параметры выбранной настройки. После прохода по всем системным настройкам терморегулятор необходимо вернуть в состояние OFF  . Системные настройки (символы) и их значения приведены ниже.

Порядок разборки и установки.

Значение символов на дисплее.

Схема подключения терморегулятора.

подключение регулятора

Неисправности и варианты их решения.
Возможные неисправности:
При подаче питания на дисплее ничего не отображается. – Проверьте контакт провода питания на клеммах колодки терморегулятора. Убедитесь в правильности подключения проводов питания к клеммам. терморегулятора в соответствии со схемой. (надписи L, N над соответствующими клеммами.)
При температуре окружающего воздуха ниже -5C°, терморегулятор может не корректно работать, и не отображать на дисплее информацию.
Индикация ошибки на дисплее ER0 и ER1. Если на дисплее отображается ошибка ER0, повреждён встроенный датчик температуры воздуха. ER1 повреждён или не подключен к клеммам (Sensor) терморегулятора, датчик температуры пола. Данная ошибка также возникает при переключении режима с ALL в OUT с отключенным датчиком пола. – Необходимо подключить или заменить датчик.

Інструкція по налаштуванню Thermal Spring TS09

Posted on by admin
TS09 Программируемый терморегулятор.  Инструкция по эксплуатации.
Общие данные:
– терморегуляторс возможностью недельного программирования работы.
– встроенное силовое реле имеет высокую коммутационную способность;
– настройки сохраняются длительное время после отключения питания терморегулятора.
– применяется в электрических и в водяных системах обогрева; (для управления термоголовками).
– настройка недельного режима позволяет установить соотношение дней работы
основной программы и выходных, с вариантами: 5+2; /6+1;/7 . И настройкой
четырёх событий в день, с различными значениями температуры и времени работы системы; (в основной период и период выбранных выходных дней).
– изготовлен из материала, не поддержива ющего горение. Защита корпуса iP – 20.
– присутствует функция блокировки клавиатуры.
Технические параметры:
– напряжение питания 220 – 240 VAC 50Hz
– встроенный датчик температуры –40C°
– пределы установки температуры 5 ∼ 35C° (25 C° по умолчанию)
– встроенный датчик температуры воздуха B =3380 NTC 10K
– шаг установки температуры , 5C°
– максимальная подключаемая нагрузка 16А
– максимальная пределы измерения внешнего датчика 99 C°
Настройка измерения в пределах 5 – 95 C° (50 C° по умолчанию)
– внешний подключаемый датчик температуры пола NTC 10K Длинна 3 метра. (в комплекте)
Дисплей:
Включение и выключение.Символы.
Нажмите кнопку чтобы включить терморегулятор.
Терморегулятор находится в выключенном состоянии.
Блокировка клавиатуры.

Нажмите и удерживайте 2 секунды кнопки На экране появится знак блокировки клавиатуры

чтобы разблокировать, проделайте эту операцию ещё раз.
Установка времени и дня недели.
Нажмите и удерживайте 5 секунд кнопку Активируется настройка времени и дня недели. Кратковременным нажатием кнопки осуществляется переход между установками: часы, минуты, день недели. Нажатием кнопок
изменяется значение в текущей установке. Если вам необходимо изменить предыдущий параметр нажмите кнопку

Нажимайте кнопку до выхода из данного меню настроек.

Режим контроля температуры.
В зависимости от выбранного варианта датчика температуры, можно установить три различных режима работы терморегулятора.
Встроенный (внутренний) датчик IN: При выборе этого значения, терморегулятор работает относительно измерений температуры воздуха в помещении. (Нагрев поверхности покрытия пола не контролируется). Подключаемый датчик (внешний) OUT: При выборе этого значения, терморегулятор работает относительно измерений температуры поверхности пола.Режим работы двух датчиков ALL: Используется для систем обогрева в качестве основного отопления. При выборе этого значения терморегулятор будет использовать в качестве базовых значений, показания датчика температуры воздуха. Датчик температуры пола, будет использоваться как ограничивающий температуру
нагрева поверхности покрытия.
Отображение температуры на дисплее.
Если терморегулятор работает в режиме IN или ALL. На экране отображается температура воздуха в помещении.
Обновление показаний на дисплее происходит каждые 5 секунд. В режиме OUT, будет отображатся текущее значение

температуры поверхности пола. Когда установлено значение ALL, нажмите кнопки на экране можно увидеть

температуру пола. Через 5 секунд, автоматически возобновится показание температуры воздуха.
Настройка периодов работы программы.
В периодах работы программы можно установить необходимое значение температуры и временные рамки, для установленных значений. Терморегулятор имеет три варианта работы установленной программы. Работа циклично в течении пяти дней плюс два выходных дня. (Для выходных, значения устанавливаются отдельно от основной программы). Шесть дней плюс один выходной. И работа установленной программы на протяжении семи дней. Варианты (5+2; 6+1; 7). Для установки значений периодов работы программы нажмите и удерживайте 5 сек.
кнопку . Далее кратковременным нажатием кнопки осуществляется выбор значений периода, времени начала работы, часов, минут и температуры.
Для настройки этих значений используйте кнопки Пример установки значений для недельной программы (5+2): Нажмите и удерживайте кнопку, 5 сек.На экране появится мигающий ряд дней недели, 1-2-3-4-5. Устанавливаем значения в периоды работы программы (24 часа/4 периода/5 дней).

Р1: часы ->минуты->установка температуры->Р2: часы->минуты->установка температуры->Р3: часы>минуты-> установка температуры->Р4: часы->минуты->установка температуры. То же самое повторяем для дней-7. Р1 : часы->минуты->установка температуры->Р2:часы->минуты->установка температуры->Р3:часы->минуты->установка температуры->Р4: часы->минуты->установка температуры. (24часа/4периода/2дня). Нажатием кнопки

можно вернуться к предыдущему пункту настройки. Установленная по умолчанию программа работы 5+2.
Например: Каждый день, (понедельник-пятница) в 8: , на экране отображается событие (период) температура с этого времени будет 15C°. По окончанию установки значений программы, терморегулятор перейдёт в автоматический режим работы.
Системные настройки.

Нажмите кнопку чтобы выключить терморегулятор, на экране – OFF. Затем нажмите кнопку и удерживайте до момента появления меню системных настроек. Нажатие кнопки переводит на следующую системную настройку.

Кнопками изменяются параметры выбранной настройки. После прохода по всем системным настройкам терморегулятор возвращается в исходное состояние (OFF), сохраняя выбранные значения. Системные настройки

(символы) и их значения приведены в таблице.
Символы

Неисправности и варианты их решения. Возможные неисправности:
Причина и решение.
При подаче питания на дисплее ничего не отображается.

– Проверьте контакт провода питания на клеммах колодки терморегулятора.
Убедитесь в правильности подключения проводов питания к клеммам. терморегулятора в соответствии со схемой. (надписи L, N над соответствующими клеммами.)
При температуре окружающего воздуха ниже -5C°, терморегулятор может не корректно работать, и не отображать на дисплее информацию.
Индикация ошибки на дисплее ER0 и ER1. Если на дисплее отображается ошибка ER0, повреждён встроенный датчик температуры воздуха. ER1 повреждён или не подключен к клеммам (Sensor) терморегулятора, датчик температуры пола. Данная ошибка также возникает при переключении режима с ALL в OUT с отключенным датчиком пола. – Необходимо подключить или заменить датчик.
